Пулемёт имел обозначение «ТКБ-666», т.е. был опытным и явно предназначенным для использования на бронеобъекте: на нём имелись элементы для соединения с постелью танковой установки, прицельные приспособления отсутствовали. Конструкция пулемёта произвела на меня сильное впечатление своей простотой и лаконичностью решения проблемы заряжания и стрельбы одновременно из двух стволов и просто взывала к подробному изучению, чем я вскоре и занялся.
В начале исследования я решил использовать стандартный для таких случаев метод — разобрать оружие, сфотографировать его части и механизмы и составить конструктивную характеристику. Результат исследования приведён в таблице 1.
Таблица 1. Особенности опытного 7,62-мм танкового пулемёта ТКБ-666
Общий вид опытного пулемёта ТКБ-666. Фото ТулГУСледующим этапом исследования стало изучение и описание особенностей конструкции пулемёта и функционирования его механизмов при стрельбе.
Пулемёт состоит из ствольной коробки с подвижной системой и блока из двух горизонтально расположенных стволов. На левом стволе установлена газовая камера привода ударного механизма правого ствола, на правом стволе установлена газовая камера газоотводного двигателя автоматики. Стволы частично заключены в общий сплошной цилиндрический металлический кожух. Дульные части стволов выходят за передний торец кожуха, на них навинчены трубчатые пламегасители. Под дульными частями стволов имеются выходы гильзоотводных каналов каждого ствола закрытые общей откидной подпружиненной крышкой.
Ствольная коробка штампованная из листовой стали, коробчатой формы, сверху закрываемая откидной крышкой. На её боковых поверхностях выполнены загибы для направления движения подвижной системы. В передней части вмонтирован вкладыш для размещения стволов, газовой трубки и основания приёмника. В задней части ствольной коробки в вертикальных пазах установлен отъёмный затыльник с электроспуском. На правой стороне коробки смонтирован рычаг взведения подвижной системы с планкой. Внутри ствольной коробки размещается механизм подачи ленты и спусковой механизм.
Подвижная система состоит из затворной рамы с газовым поршнем и блок-затвором, а также механизма возвратно-боевой пружины. Затвор смонтирован на затворной раме на 4-х параллельных серьгах, за счёт чего при движении рамы в откате и накате он может совершать плоскопараллельное движение вверх и вниз для запирания и отпирания. При неполной разборке пулемёта затвор от затворной рамы не отсоединяется. Сверху задней части затворной рамы размещены пружинящие зацепы для извлечения патронов из ленты для каждого ствола, а также два качающихся в вертикальной плоскости рычага, предназначенных для снижения патронов в лапки затвора после их извлечения из ленты. В передней части затворной рамы установлена трубка для возвратно-боевой пружины с газовым поршнем. На нижней поверхности трубки находится копирный (винтовой) выступ, предназначенный для приведения в действие механизма подачи ленты. На лобовой поверхности затворной рамы находится выступ (молоток) предназначенных для удара по ударнику левого ствола.
Затвор представляет собой деталь прямоугольной формы. На передней поверхности затвора находятся два комплекта функциональных элементов (для каждого ствола): выступы (лапки) для удержания патронов при их движении по зеркалу и извлечения стрелянных гильз, отверстия для выхода бойков ударников, устройства для удержания патронов в промежуточном положении, а также канал для прохода толкателя газового привода ударного механизма правого ствола. На задней части затвора находятся каналы для ударников. Внутри затвора размещено коромысло привода ударного механизма правого ствола. На боковых поверхностях затвора расположены два вертикальных боевых упора (по одному с каждой стороны) и четыре серьги, которыми затвор соединяется с затворной рамой.
Механизм возвратно-боевой пружины представляет собой многожильную пружину, одетую на телескопический направляющий стержень и буферное устройство из набора круглых тарельчатых пружин.
Крышка ствольной коробки штампованная из листовой стали, коробчатой формы. В ее передней верхней части установлены элементы приёмника патронной ленты с удерживающими пальцами. На верхней поверхности крышки выполнены пара копирных поверхностей предназначенных для приведения в действие снижающих рычагов затворной рамы. На крышке ствольной коробки нанесены обозначение пулемёта (ТКБ-666) и его серийный номер.
Работа автоматики пулемёта организована следующим образом. Исходное положение механизмов пред заряжанием. Затворная рама с затвором находятся в крайнем переднем положении, блок-затвор на серьгах поднят вверх, его боевые выступы зашли за запирающие выступы вкладыша ствольной коробки. Молоток затворной рамы нажимает на заднюю поверхность ударника левого ствола, его боёк поверхность выходит из отверстия в зеркале затвора. Ударник правого ствола находится полностью внутри затвора. Снижающие рычаги затворной рамы подняты вверх, их передние концы находятся над задней частью окна приёмника. Возвратно-боевая пружина имеет наименьшее поджатие.
Работа механизмов при заряжании. Для заряжания пулемёта крышка ствольной коробки откидывается вверх, лента, снаряжённая патронами, накладывается на основание приёмника таким образом чтобы фланцы гильз двух первых патронов вошли в зацепы соответствующих извлекателей затворной рамы. Крышка ствольной коробки закрывается, при этом удерживающие пальцы в верхней части её приёмника входят в зацепление с лентой, предотвращая ее выпадение при работе механизма подачи.
Воздействием на рукоятку рычага перезаряжания он поворачивается назад, при этом его планка движется горизонтально вдоль коробки и тянет за собой подвижную систему до её постановки на шептало. После отведения подвижной системы рукоятка возвращается в переднее положение и фиксируется защёлкой на выступе крышки ствольной коробки.
При отведении подвижной системы в заднее положение в механизмах пулемёта происходят следующие процессы. В начале движения затворной рамы, серьги, которыми она связана с затвором, смещаются нижней частью назад, а их верхняя часть движется вниз, увлекая за собой затвор, производя отпирание каналов стволов. Одновременно извлекатели патронов в затворной раме выдвигают из ленты сразу два патрона и удерживают их до следующей операции. По мере движения затворной рамы назад затвор опускается вертикально вниз и в определённый момент его боевые упоры выходят из зацепления с упорами ствольной коробки, после чего затвор присоединяется к раме и продолжает движение с ней в направлении продольной оси оружия. После выхода патронов из ленты и за казённый срез стволов, снижающие рычаги затворной рамы упираются в скошенную поверхность копирных поверхностей в крышке ствольной коробки и поворачиваются передней частью вниз, выталкивая патроны из зацепов извлекателей вниз в пазы в затворе до выхода их на линию досылания, где патроны фиксируются защёлками. В процессе спуска патронов в затвор, затворная рама своим копирным выступом на трубке взаимодействует с рычагом подающего механизма, который сдвигает патронную ленту на один шаг влево (сразу на два патрона) до выхода новых патронов на линию извлечения, после чего лента фиксируется в приёмнике удерживающими пальцами. Подвижная система с патронами в затворе, находящимися на линии досылания сжимая возвратно-боевую пружину доходит до крайнего заднего положения и становится на шептало спускового механизма. Пулемёт заряжен.
Работа механизмов при стрельбе. При подаче напряжения на электроспуск или нажатии на спусковой рычаг, шептало спускового механизма опускается вниз, освобождая подвижную систему, которая под действием возвратно-боевой пружины движется вперед, направляя патроны, зафиксированные в затворе в патронники стволов. Затвор при этом не может подняться и расклиниться в направляющих коробки, поскольку серьги, связывающие его с затворной рамой, находятся в горизонтальном положении в «мёртвой точке». Снижающие рычаги в затворе поднимаются вверх и готовятся стать над донными частями очередных патронов ленте, рычаг механизма подачи ленты взаимодействуя с выступом на трубке затворной рамы поворачивается в исходное положение. При подходе затвора к казённым срезам стволов он упирается своими запирающими выступами в копирную поверхность на запирающем вкладыше и несколько смещается вверх. При этом серьги, связывающие затвор с затворной рамой, выходят из «мёртвой точки» и начинают принимать на себя вертикальную составляющую усилия затворной рамы поднимая затвор вверх, осуществляя запирание каналов стволов. Патроны при этом находятся в патронниках стволов, их донная часть фланцем находится в лапках поднимающегося затвора. Одновременно зацепы затворной рамы, приближающейся к своему крайнему переднему положению, упираются в донца находящейся в ленте очередной пары патронов, расходятся в стороны и захватывают фланцы их гильз. В конце хода затворной рамы в крайнее переднее положение молоток рамы соприкасаются с задней поверхностью ударника левого ствола, который сдвигаясь в своём канала вперёд, выходит за зеркало затвора и накалывает капсюль патрона — происходит выстрел из левого ствола. После прохождения пулей газоотводного отверстия газового привода ударного механизма правого ствола, его поршень отходит назад и своим толкателем воздействует на коромысло ударного механизма в затворе которое ударяет по ударнику правого ствола — происходит выстрел из правого ствола. После прохождения первой пулей газоотводного отверстия газоотводного двигателя автоматики размещенного на правом стволе, пороховой газ поступает в его газовую камеру, воздействует на поршень затворной рамы и отбрасывает подвижную систему назад до удара в буферное устройство, после чего начинается её движение вперёд в накате и цикл работы автоматики повторяется.
При стрельбе автоматика пулемёта отрабатывает описанные выше операции, дополняемые процессом извлечения стрелянных гильз. Гильзы находящиеся в лапках затвора движутся вместе с ним в откате до того момента, когда сверху на них начнёт снижаться новая пара патронов, сдвигая их в нижнюю часть лапок затвора, где они пребывают до завершения цикла «откат-накат» и очередного выстрела. В крайнем переднем положении подвижной системы пара стрелянных гильз попадает в гильзоотводную трубку под стволом и удерживается в ней до прихода очередной пары гильз. По мере настрела гильзы толкают друг друга и цепочкой движутся вперёд по гильзоотводным каналам до выхода наружу из передней части кожуха ствола.
Общий анализ конструктивных решений главных механизмов пулемёта ТКБ-666 показал, что их нельзя считать исключительно оригинальными. Так, например, схема механизма запирания в значительной степени сходна с запиранием 12,7-мм пулемёта НСВ. Схема патроноподающего механизма в общем плане воспроизводит принцип снижения патронов на линию досылания использованный в 14,5-мм пулемёте Владимирова КПВ. Однако реализация перечисленных узлов в пулемёте ТКБ-666 настолько индивидуальна, что ни о каком копировании главных механизмов образцов-предшественников речь не шла, этот пулемёт является полностью самостоятельной конструкцией.
Следующим вопросом, который стал меня занимать после изучения пулемета ТКБ-666, стало выяснение его происхождения, для каких задач он создавался и судьбу проекта. С происхождение проблем не было — заводской индекс «ТКБ» и номер проекта без цифры «0» в начале, прямо указывали на разработку пулемёта в Конструкторском бюро приборостроения (г. Тула). Общая судьба проекта тоже была в целом понятна: пулемёт на вооружение не принимался и так и остался в статусе опытного изделия.
Было очевидно, что конструктор пулемёта ТКБ-666 выбрал двуствольную схему стремясь увеличить скорострельность разрабатываемого оружия. Но почему это нужно было делать на явно сухопутном образце, где высокий темп стрельбы далеко не всегда является достоинством, оставалось неясным. Поскольку в 1994 году эти вопросы остались без ответа, моё исследование завершилось, сделанные в его процессе записи «легли на полку», а пулемёт вернулся на своё место в хранилище.
Прошло еще немало лет до того момента, когда мне пришлось увидеть ещё один экземпляр пулемёта ТКБ-666 и немного продвинуть работу по его изучению. На этот раз такой пулемёт нашёлся в собрании учебного оружия кафедры РИПАМ Тульского государственного университета. Но и там немного смогли добавить к уже имеющейся у меня информации об этом пулемете, за исключением того, что один из старших сотрудников вспомнил о том, что изначальный вариант пулемёта ТКБ-666 имел примечательную особенность: две пули залпа, покинув каналы стволов, начинали постепенно расходиться в стороны. Особенно хорошо эффект расхождения пуль был видел при стрельбе трассирующими пулями, и из-за него добиться нужной кучности не удавалось.
В ходе консультаций с различными специалистами был сформирован вывод о причинах указанного явления. Дело в том, что не смотря на очень высокий уровень однообразности параметров патронов стрелкового оружия, изготовить абсолютно одинаковые патроны невозможно. Каждый патрон будет отличаться от всех прочих по целому ряду параметров: весу порохового заряда и заряда капсюля, весу и размерам пули и усилию по её посадке в гильзу и её обжатию в ней и ещё по ряду параметров. Эти отличия очень незначительны, но из-за них, даже если бойки оружия одновременно достигнут капсюлей обоих патронов, внутрибаллистические процессы в каждом патроне будут развиваться с определёнными особенностями, которые приведут к тому, что какая-то из пуль залпа придёт в движение первой и покинет канал ствола раньше другой. Но поскольку отличия в параметрах баллистических процессов в каждом стволе и, соответственно, разница во времени между вылетом первой и второй пуль, всё же, не велика, то обе пули залпа будут идти друг за другом на небольшом расстоянии. При этом баллистическая волна от первой пули не успеет рассеяться и второй пуле придётся двигаться в её возмущённом фронте, сбиваясь с нормального курса. Кроме того, даже в том случае, когда конструктор задумал конструктивное решение, при котором ударники должны строго одновременно наколоть капсюли обеих патронов, в действительности этот процесс проходит иначе. Из-за имеющихся допусков на размерные цепи ударного механизма каждого ствола, разбитие капсюлей патронов не может произойти абсолютно синхронно — в любом случае будет иметь место какое-то отставание одного из них. В итоге, на практике залп из двуствольного пулемёта представлял собой не одновременный выпуск обеих пуль, а два поочерёдных выстрела с очень маленьким промежутком времени друг от друга. Маленьким, но достаточным для того, чтобы одна пуля вышла из ствола несколько раньше второй, причём на настолько незначительный промежуток времени, что баллистическая волна от первой пули не успевала рассеяться и влияла на параметры боя второй и кучностные характеристики залпа в целом.
Информацию о том — при каких обстоятельствах, для каких задач и с каким результатом создавался пулемёт ТКБ-666 мне удалось получить ещё через 10 лет, на этот раз при участии советника генерального директора АО «Конструкторское бюро приборостроения» Виктора Сергеевича Катаржнова. По моей просьбе он рассказал некоторые подробности создания пулемёта, а также нашёл его ведущего конструктора Владимира Алексеевича Кулицкого и связал меня с ним. Пояснения этих двух замечательных тульских оружейников позволили достаточно полно воссоздать ход процесса создания и дальнейшей судьбы пулемёта ТКБ-666.
История создания пулемёта ТКБ-666 уходит корнями в конец 1960-х годов, когда в соответствии с постановлением Совета Министров СССР от 28 декабря 1968 года № 1044-381 в нашей стране начались опытно-конструкторские работы по созданию новой системы стрелкового оружия для вооружения вертолётов и самолётов, в которую должны были войти 12,7-мм и 7,62-мм скорострельные пулемёты. Для выполнения данной ОКР управление вооружения ВВС МО СССР разработало ТТТ № 33388-68 на пулемёты обоих калибров, задание на их разработку получили два тульских конструкторских бюро — ЦКИБ СОО и КБП.
Проектированием пулемётов в ЦКИБ СОО занялись два опытных конструктора — П.Г. Якушев и Б.А. Борзов, они начали создавать пулемёты обоих калибров по единой конструктивной схеме с вращающимся блоком из 4-х стволов. Пулемёт калибра 12,7 мм получил индекс ТКБ-063, пулемёт калибра 7,62 мм — ТКБ-068. В КБП работу над пулемётами возглавил не менее опытный главный конструктор предприятия В.П. Грязев, а её непосредственным исполнителем (ведущим конструктором) стал Е.Б. Глаголев. Работы над пулемётами в обоих КБ велись достаточно интенсивно, но в определённый момент сформировалось совместное решение вести разработку 12,7-мм пулемёта в ЦКИБ СОО, а 7,62-мм пулемёта в КБП. Такое решение позволяло сосредоточить лучшие силы предприятий над созданием и доводкой до нужного уровня одного пулемёта и сэкономить время на проведение работ. Какое-то время дела шли в запланированном порядке: ЦКИБ СОО остановил свои работы над своим 7,62-мм пулемётом ТКБ-068 и сконцентрировался на доводке 12,7-мм пулемёта ТКБ-063, а КБП продолжило разрабатывать 7,62-мм пулемёт ТКБ-621, который в дальнейшем станет известен как ГШГ-7,62.
Однако в 1973 году сложившееся между предприятиями разделение темы оказалось нарушенным. В этом году на финишную прямую вышли работы по созданию вертолётной подвесной установки (гондолы) ГУВ-8700, в которую как раз и должны были устанавливаться разрабатываемые в Туле 12,7 и 7,62-мм пулемёты. И у В. П. Грязева возникла идея создать к этой установке пулемётное вооружение, разработанное полностью в КБП. Он в инициативном порядке начал разработку 12,7-мм пулемёта, нарушив сложившееся ранее разделение тем между КБП и ЦКИБ СОО. Свой 12,7-мм пулемёт В. П. Грязев решил строить по 2-х ствольной схеме, которую хорошо знал, любил и умел доводить до нужного заказчику состояния. Но в данном случае он избрал оригинальное решение автоматики, при котором стрельба из двух стволов осуществлялась не последовательно как в его известных автоматических пушках ГШ-23, а залпом двумя пулями одновременно. Такое решение было достаточно заманчивым, поскольку позволяло получить высокий темп стрельбы при в два раза меньшем количестве циклов работы автоматики на единицу времени и обойтись без применения сложных схем механизмов оружия.
В ответ на «манёвр» В.П. Грязева, ЦКИБовцы возобновили разработку своего 7,62-мм пулемёта ТКБ-068, также решившись претендовать на вооружение гондолы своими пулемётами обоих калибров. Началась конкуренция, называвшаяся в то время соревнованием. Однако в том же 1973 году вопрос о том, какой 12,7-мм пулемёт будет выбран заказчиком для вооружения ВВС был уже практически решён — им стал ЦКИБовский пулемёт ТКБ-063, будущий ЯкБ-12,7. Под воздействием этого необоримого фактора В.П. Грязев прекратил разработку двуствольного 12,7-мм пулемёта, сосредоточившись на доводке 7,62-мм пулемёта ТКБ-621, который в 1979 году поступил на вооружение ВВС под обозначением ГШГ-7,62. Несколько ранее, в 1977 году на вооружение был принят ЦКИБовский 12,7-мм пулемёт ТКБ-063 под обозначением ЯкБ-12,7 и оба пулемёта — ЯкБ-12,7 и ГШГ-7,62 устанавливались в вертолётную гондолу ГУВ-8700. Ну а опытные образцы авиационных пулемётов, созданные в обоих КБ в период возникшей конкуренции, оказались не у дел. Но если тульский 7,62-мм пулемёт ТКБ-068 так и остался опытным образцом и развития не имел, то грязевский двуствольный 12,7-мм авиационный пулемёт получил шанс на вторую жизнь.
Этот шанс был связан с недовольством В.П. Грязевым практически готовым 7,62-мм пулемётом ТКБ-621 (будущим ГШГ-7,62). К этому пулемёту, создававшемуся Е.Б. Глаголевым в тяжёлых муках, набралось немало претензий по части сложности конструкции и технического обслуживания. Кроме того, он был спроектирован для использования специальной рассыпной патронной ленты, обращение с которой при снаряжении требовало серьёзного навыка. Такие свойства пулемёта не устраивали В. П. Грязева, и он решил попробовать создать ещё один вариант 7,62-мм скорострельного авиационного пулемёта с улучшенными конструктивными и эксплуатационными характеристиками, но уже базируясь на схему ранее отставленного им в разработке двуствольного 12,7-мм пулемёта. По итогам опытно-конструкторской работы предполагалось получить пулемёт с аналогичным пулемёту ГШГ темпом стрельбы, но более простой по устройству и использующий штатную «наземную» патронную ленту от пулемёта СГМ/ПК, обращение с которой не составляло трудностей.
Разработка 7,62-мм двуствольного пулемёта под заводским индексом ТКБ-666 началась в 1974 году. Первый образец пулемёта показал темп стрельбы 1500 в/минуту и надёжную работу автоматики. Однако директор КБП А. П. Шипунов посчитал его недостаточным и попросил конструкторов изыскать возможность увеличения темпа до 2000 выстр./мин. Коллектив разработчиков выполнил пожелание директора за счёт постановки в возвратный механизм буферного устройства из набора тарельчатых пружин. Но А. П. Шипунов решил не останавливаться на достигнутом результате и что бы приблизиться к темпу стрельбы ГШГ-7,62 вновь попросил увеличить темп стрельбы — сначала до 2500, а затем и до 3000 в/минуту. Желаемых значений темпа достичь удалось, но на его максимальном значении начались отказы в стрельбе по причине выпадения пуль из гильз (распатронирования) при извлечении патронов из ленты, из-за чего пришлось вернуться к темпу в 2500 в/минуту при котором пулемёт работал нормально.
В принципе, пулемёт ТКБ-666 можно было довести до состояния альтернативы ГШГ, но к концу 1970-х годов тот уже находился в высокой степени готовности и вскоре должен был поступить на вооружение ВВС. В этих условиях разработка ещё одного образца 7,62-мм авиационного пулемёта стала не актуальной, что обычно вело к закрытию проекта. Но в данном случае события развивались иначе: пулемёт оказался востребован, но не в авиационном варианте, а наземном.

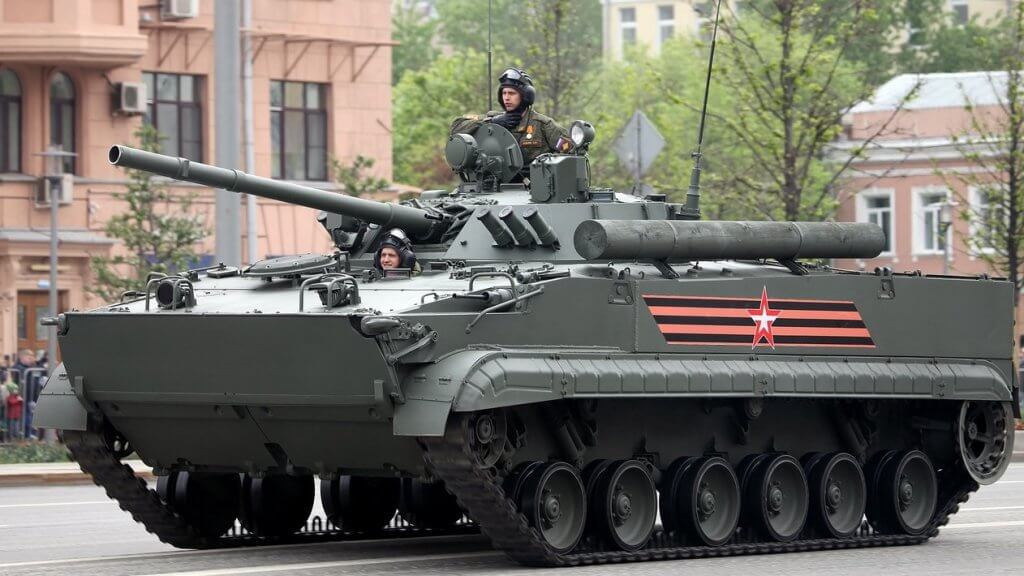

В 1979 году, когда пулемёт ГШГ-7,62 поступил на вооружение ВВС, в СССР начались масштабные работы по созданию новой боевой машины пехоты — будущей БМП-3. За разработку комплекса вооружения к ней взялись несколько организаций, в том числе и Конструкторское бюро приборостроения. КБП предложило вооружить боевую машину башенной установкой (боевым модулем) в которой размещались объединённые в единую конструкцию 100-мм пушка 2А70, 30-мм автоматическая пушка 2А72, а также пулемёт нормального калибра. На начальном этапе работы директор КБП А. П. Шипунов предложил включить в состав вооружения боевого модуля новой БМП двуствольный пулемёт ТКБ-666. С этой целью его подвергли доработке: максимально «обжали» поперечный габарит кожуха стволов для уменьшения размеров амбразуры в броне, с целью снижения уровня загазованности боевого отделения машины организовали выброс гильз вперёд, ввели устройство регулировки сведения (сострела) двух стволов.
В ходе отработки конструкции пулемёта не обошлось без решения нескольких сложных проблем, главной из которых являлась описанная выше особенность принятой двухканальной схемы — расхождения пуль в залпе. По воспоминаниям ведущего конструктора пулемёта В. А. Кулицкого расхождение пуль достигало 0,5 м при стрельбе на дальность 100 м, что являлось категорически неприемлемым. Проблему удалось решить разведением выстрелов в залпе на время, достаточное для того, чтобы баллистическая волна от первой пули успела рассеиваться до того момента, когда в данной зоне пространства окажется вторая пуля. Достигнуто это было путем изменения конструкции воспламенительного механизма за счёт введения в него отдельного газового привода ударного механизма второго стреляющего ствола. Конструктивно этот механизм выглядел следующим образом. На стволе, выстрел из которого должен осуществляться первым (левый ствол), устанавливалась малая газовая камера с поршнем диаметром 6 мм, толкающий конец которого выходил к передней поверхности затвора. В затворе монтировалось коромысло, нижнее плечо которого располагалось напротив толкателя поршня газового привода, а верхнее его плечо — напротив ударника ствола, выстрел из которого должен был осуществляться вторым (правый ствол).
Рабочий цикл залпа начинался с выстрела в первом (левом) стволе, который осуществлялся путём удара молотка затворной рамы по ударнику в затворе. После прохождения пулей газоотводного отверстия газового привода ударного механизма в том же стволе, пороховой газ попадал в его камеру и смещал поршень назад, его толкатель ударял по нижнему плечу коромысла в затворе, а верхнее плечо ударяло по ударнику второго (правого) ствола — происходил второй выстрел в правом стволе. За счёт применения раздельных для каждого ствола приводов ударных механизмов удалось развести пули залпа по времени на 3 миллисекунды и исключить их влияние друг на друга, при этом кучность боя нормализовалась.
Доработанный пулемёт ТКБ-666 установили на БМП-1 и отправили для испытаний на 38-й Центральной научно-исследовательский испытательный бронетанковый полигон в Кубинке. В их ходе выявилась высокая боевая эффективность пулемета — при стрельбе по мишени «Ручной противотанковый гранатомёт» на дальности 400 м обеспечивалось её 100% поражение. На больших дальностях вероятность поражения целей снижалась, но всё равно оставалась в несколько раз выше, чем у пулемёта ПКТ. Столь высокий результат настолько впечатлил испытателей полигона, что в итоговых документах они рекомендовали рассмотреть вопрос об увеличении настильности стрельбы пулемёта за счёт его препроектирования под мощный патрон калибра 8,5-9 мм. Конечно, это предложение осталось не реализованным, поскольку такого патрона в СССР в то время не существовало.
После проведения успешных полигонных пулемёта ТКБ-666, директор КБП А. П. Шипунов перешёл к следующему этапу реализации своего плана об использовании этого пулемёта в комплексе вооружения БМП-3. Он довёл своё предложение до Министра оборонной промышленности СССР П. В. Финогенова, рассчитывая на его одобрение. Министр предложение выслушал, но… отверг. Он эмоционально призвал Шипунова к умеренности, мотивировав своё решение, во-первых, тем, что использование в БМП скорострельного пулемёта приведёт к огромному увеличению расхода патронов которое нужно будет обеспечить усилиями боеприпасной отрасли, а во-вторых тем, что к новой БМП и так придётся ставить на производство две новых пушки и ему ещё один новый пулемёт не нужен. И указал поставить в боевой модуль БМП-3 обычный пулемёт ПКТ.
Но и на этом эпизоде история пулемёта ТКБ-666 не завершилась! В 1980-х годах он предлагался в качестве элемента комплекса вооружения перспективного танка «Объект 490». Однако революционная компоновка этой боевой машины и ещё рад обстоятельств не дали развиться её проекту до реального образца, что предопределило и судьбу комплекса вооружения вместе с пулемётом ТКБ-666 — он в очередной раз оказался не у дел. Но теперь уже окончательно: после 1991 года чертежи пулемёта сдали в архив, сохранившиеся образцы передали на склады. Точное количество изготовленных пулемётов ТКБ-666 выяснить не удалось, но судя по серийным номерам сохранившихся образцов их число составляло около 3-х десятков штук, а возможно и более.
Из этого количества до начала 2000-х годов сохранилось менее десяти штук: один пулемёт хранился на арсенале ГРАУ (утилизирован в начале 2010-х годов), два пулемёта с серийными номерами 25 и 26 находятся в собрании учебного оружия кафедры РИПАМ ТулГУ, четвёртый пулемёт был установлен в башенной установке БМП-1 размещавшейся в музейном комплексе КБП в начале 2000-х годов (его судьба неизвестна), ещё несколько пулемётов хранились на складе КБП.
